| 品名1 | 品名２ | Bnbitem id |
|---|---|---|

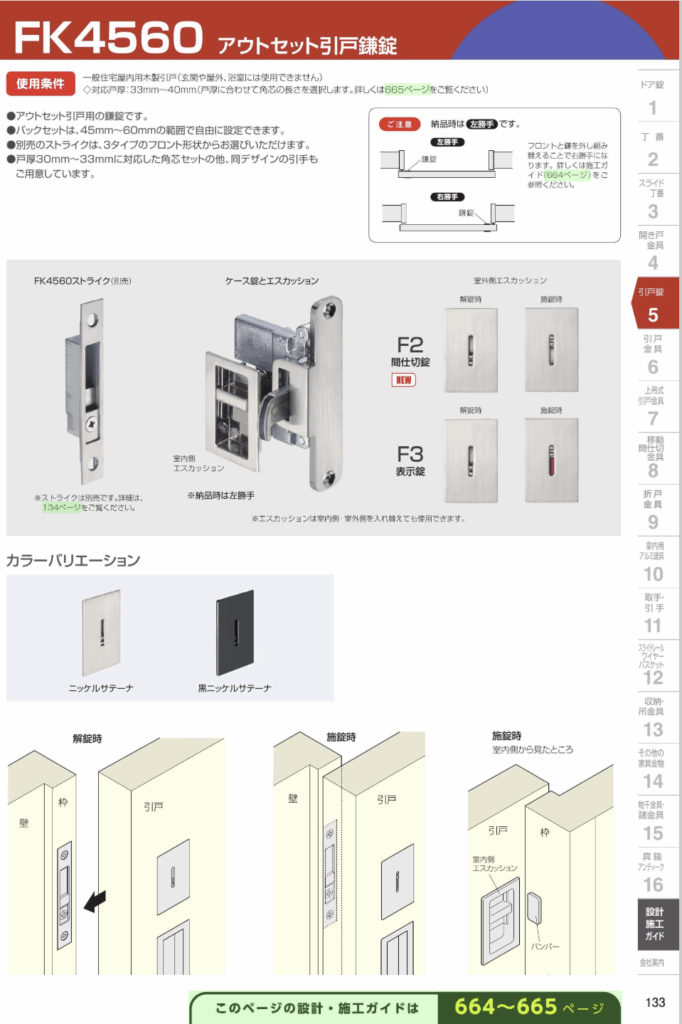

| FK4560-NS-F2 間仕切り錠 | アトムリビングテック | |
| FK4560-NS-F2 表示錠 | アトムリビングテック | |
| FK引手 NS | アトムリビングテック | |

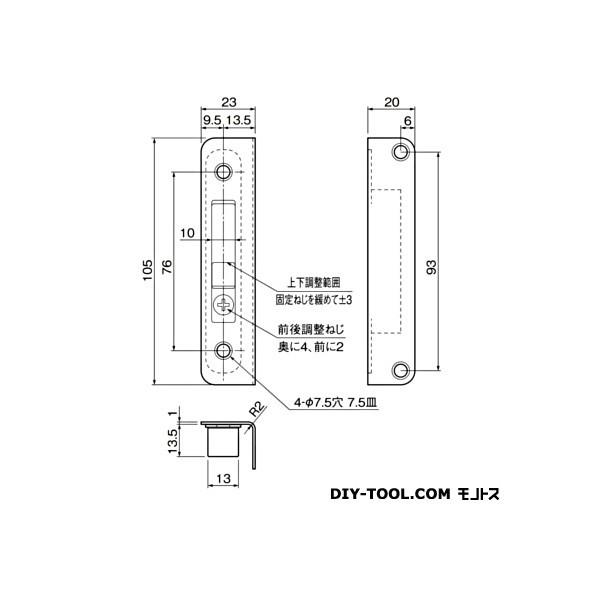

| L型ストライク | アトムリビングテック |
目次
設計上のポイント

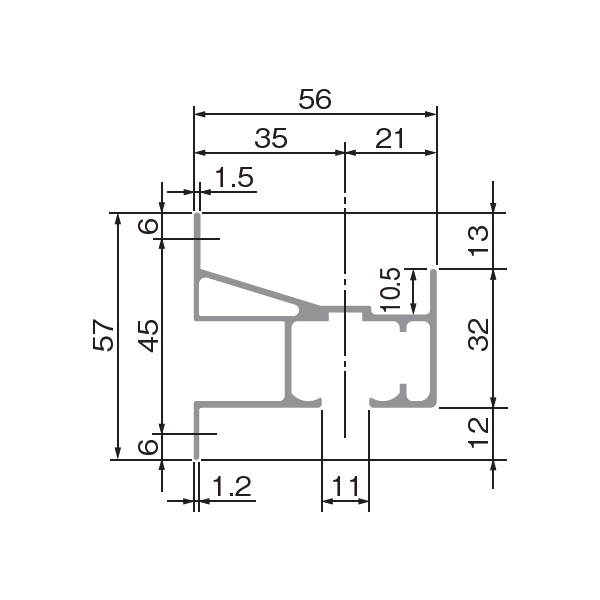

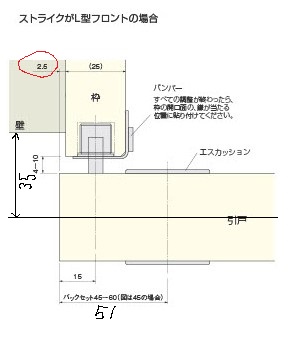

HR-150-OSのレールを使った場合、扉センターが壁から35mmになる。 扉厚３３だと、35-(33/2) = 18.5 壁のチリが10だと扉と枠の間隔は8.5になる。

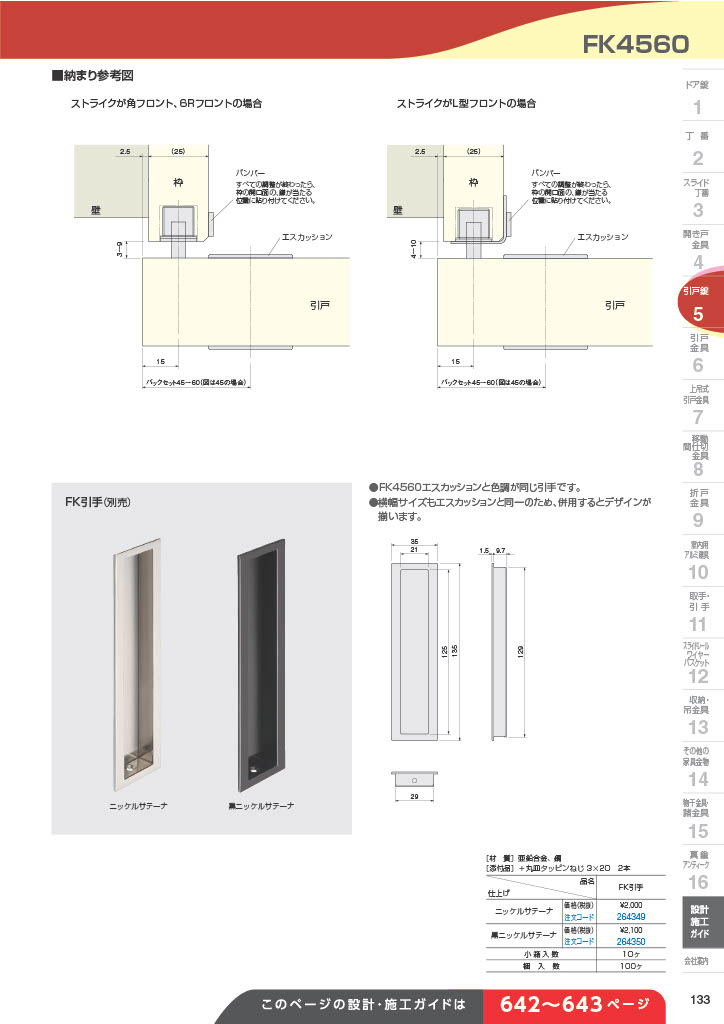

扉の幅は、枠の内側から27.5mmの位置が必要なので、見付２５ｍｍの枠に対しては、枠外＋（2.5×2）の扉幅が必要
+HR-１５０-OSレール
