開き戸ユニット基本デザイン

木製建具開き戸

扉

構造　木製両面フラッシュ戸ペーパーコア

表面材　MDF、ダイライト

化粧シート　（オレフィン、プリント）

縁材料　樹脂テープ　、ローカン（樹脂エッジ）

蝶番　調整蝶番　旗蝶番

枠

Vカット材　、ラッピング材

芯材　LVL,MDF,集成材

化粧シート　オレフィン

戸当たり　樹脂戸当たりラッピング　ロック側ゴム付

下枠なし

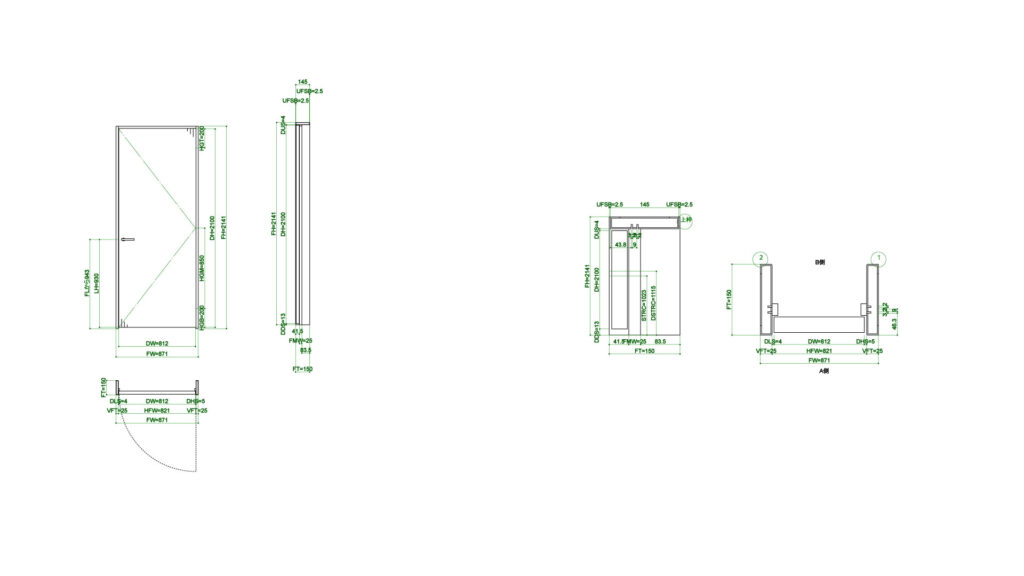

寸法制約

寸法制約は、材料、生産、施工、運搬、保管、の諸条件を考慮して決定する。

扉幅　450 から1200 （面材を切り張りすればさらに大きくできるが、プレスの制約）

扉高　1800から 2700

扉厚　30から40　通常33

上枠と扉の上端スキ　3

床と扉下端のスキ 13 (換気のためのスキ１０＋調整誤差３)

枠外幅　＝ 竪枠見付　＋ロック側スキ（４） +　扉幅 + 蝶番側スキ (5) +竪枠見付

竪枠見つけ　２５

上枠見つけ　２５

上枠の建枠よりの面落ち　2.5

枠外見込み　９０（チリ　１０なので、最低壁厚７０）　から　５００

金具セット

レール、吊り車、ソフトクローズ、ガイドピンは、通常同一メーカに統一

引手は別リスト

鎌錠は設定により別リスト

アンダーカット

扉と床のスキをいう。 建築基準法で24時間換気が義務付けられているため、扉と床のスキを換気口として使う。

通常13ミリメートルが多いが、これは10ミリを確保し取り付け調整での余裕を見込んでいる。 スキが狭いと、換気のため風速がはやくなり、隙間風を感じる
